回弹/真空电感测头

规格

型号

DP-S2M

DP-S1

DP-S1V

DP-S2

DP-S2V

DP-S4

DP-S4V

类型

真空式

回弹式

真空式

回弹式

真空式

回弹式

真空式

移动量程

2.4mm

1.4mm

1.4mm

2.8mm

2.8mm

测量量程

±0.5mm

±0.5mm

±0.5mm

±1mm

±2mm

重复精度

≤0.5µm

≤0.15µm

非线性

0.15%( 在 ±0.5mm

0.1%( 在 ±0.5mm)

0.1%( 在 ±0.5mm )

0.1%( 在 ±1.0mm )

测量力

48g

4~90g

出线方式

直出线

直出线

侧出线

直出线

侧出线

直出线

侧出线

线长

2.2m

外径

Ø6mm

Ø8mm

防尘套

None

HNBR or FKM(Fluoroelastomer)

使用寿命

≥1000万次

重量（不含线）

约 7g

约 11g

约 13g

约 18g

约 17g

约 22g

工作温度

0~50˚C

型号	DP-10	DP-10V		DP-15			DP-15V	DP-25	DP-SC2
类型	回弹式	真空式		回弹式			真空式	回弹式	分体式
移动量程	10.45mm			15.5mm				26mm	–
测量量程	±5mm			±7.5mm				±12.5mm	±1mm
重复精度	≤0.4µm			≤0.5µm					None
非线性	0.1%(在±3.0mm )			0.3%(在 ±5.0mm)				0.3%( 在 ±8.0mm	0.1%( ±0.5mm)
测量力	30~80g							180g	–
出线方式					直出线	侧出线		侧出线	侧出线
线长	3m								2.2m
外径	Ø8mm							Ø15mm
防尘套	HNBR or FKM(Fluoroelastomer)								None
使用寿命	≥1000万次
重量（不含线）	约 20g	约 26g		约 25g			约 31g	约 145g	约 10g
工作温度	0~50˚C

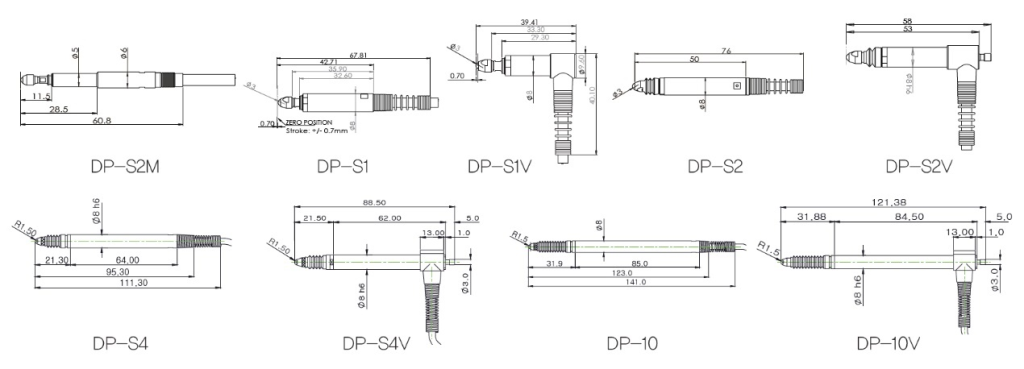

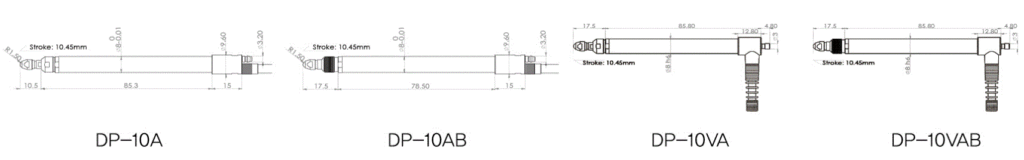

尺寸图
