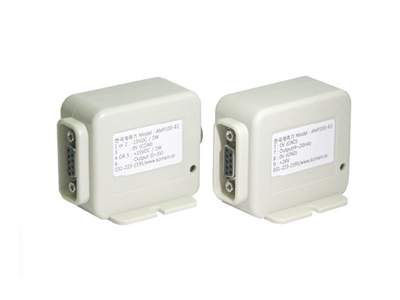

AMP系列
- •HBT 传感器 信号转换器
- •输入电压±15V or 24V DC / 输出电压0~5V/0~10V DC or 4-20mA
- •优惠的价格, 小型尺寸便于安装
- •适合安装各种工作现场使用
产品详情
产品参数
| Model | AMP100-A1 | AMP100-B1 | AMP100-B3 |
| 使用传感器 | HBT 传感器 DP SERIES | ||
| 输出 | 0-5V DC | ||
| 输出 GAIN | DP-S4 | DP-10 | DP-25 |
| 1.25mV / um | 0.5mV / um | 0.312mV / um | |
| 应答周波数 | 5Khz / 10Khz | ||
| 线性度 | < 0.1% FS | ||
| 使用温度 | 0℃ ~ 40℃ | ||
| 使用电源 | ±15V DC | 24V DC | |
| 使用connector | 传感器输入 : DIN5PIN , 电源输入和 信号输出 : D-SUB 9PIN | ||
尺寸图
接线方式
| MODEL | AMP100-A1 | AMP100-B1 | AMP100-B3 |
| 输入，输出 | 输入 : ±15V , 0V输出 : 0-5V | 输入 : 24V输出 : 0-5V | 输入 : 24V输出 : 4~20mA |
| PIN 1 | EXC- : -15V DC / 1W input. | ||
| PIN 2 | |||
| PIN 3 | 0V (GND, COM) | SIG- : 0V (GND) | SIG- : 0V (GND) |
| PIN 4 | EXC+ : +15V DC / 1W input. | ||
| PIN 5 | |||
| PIN 6 | SIG+ : Output(0~5V) | SIG+ : Output(0~5V) | SIG+ Output(4~20mA) |
| PIN 7 | |||
| PIN 8 | EXC- : 0V (GND) | EXC- : 0V (GND) | |
| PIN 9 | EXC+ : +24V | EXC+ : +24V |
